快速学习#
类型：结构型
将对象组合成树形结构以表示“部分-整体”的层次结构，使得用户对单个对象和组合对象的使用具有一致性。
组合模式（Composite）经常用于树形结构，为了简化代码，使用Composite可以把一个叶子节点与一个父节点统一起来处理。
我们来看一个具体的例子。在XML或HTML中，从根节点开始，每个节点都可能包含任意个其他节点，这些层层嵌套的节点就构成了一颗树。
要以树的结构表示XML，我们可以先抽象出节点类型Node：
1
2
3
4
5
6
7
8
|
public interface Node {
// 添加一个节点为子节点:
Node add(Node node);
// 获取子节点:
List<Node> children();
// 输出为XML:
String toXml();
}
|
对于一个<abc>这样的节点，我们称之为ElementNode，它可以作为容器包含多个子节点：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
|
public class ElementNode implements Node {
private String name;
private List<Node> list = new ArrayList<>();
public ElementNode(String name) {
this.name = name;
}
public Node add(Node node) {
list.add(node);
return this;
}
public List<Node> children() {
return list;
}
public String toXml() {
String start = "<" + name + ">\n";
String end = "</" + name + ">\n";
StringJoiner sj = new StringJoiner("", start, end);
list.forEach(node -> {
sj.add(node.toXml() + "\n");
});
return sj.toString();
}
}
|
对于普通文本，我们把它看作TextNode，它没有子节点：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
|
public class TextNode implements Node {
private String text;
public TextNode(String text) {
this.text = text;
}
public Node add(Node node) {
throw new UnsupportedOperationException();
}
public List<Node> children() {
return List.of();
}
public String toXml() {
return text;
}
}
|
此外，还可以有注释节点：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
|
public class CommentNode implements Node {
private String text;
public CommentNode(String text) {
this.text = text;
}
public Node add(Node node) {
throw new UnsupportedOperationException();
}
public List<Node> children() {
return List.of();
}
public String toXml() {
return "<!-- " + text + " -->";
}
}
|
通过ElementNode、TextNode和CommentNode，我们就可以构造出一颗树：
1
2
3
4
5
6
7
8
9
|
Node root = new ElementNode("school");
root.add(new ElementNode("classA")
.add(new TextNode("Tom"))
.add(new TextNode("Alice")));
root.add(new ElementNode("classB")
.add(new TextNode("Bob"))
.add(new TextNode("Grace"))
.add(new CommentNode("comment...")));
System.out.println(root.toXml());
|
最后通过root节点输出的XML如下：
1
2
3
4
5
6
7
8
9
10
11
|
<school>
<classA>
Tom
Alice
</classA>
<classB>
Bob
Grace
<!-- comment... -->
</classB>
</school>
|
可见，使用Composite模式时，需要先统一单个节点以及“容器”节点的接口：
1
2
3
4
5
6
7
8
9
|
┌───────────┐
│ Node │
└───────────┘
▲
┌────────────┼────────────┐
│ │ │
┌───────────┐┌───────────┐┌───────────┐
│ElementNode││ TextNode ││CommentNode│
└───────────┘└───────────┘└───────────┘
|
作为容器节点的ElementNode又可以添加任意个Node，这样就可以构成层级结构。
类似的，像文件夹和文件、GUI窗口的各种组件，都符合Composite模式的定义，因为它们的结构天生就是层级结构。

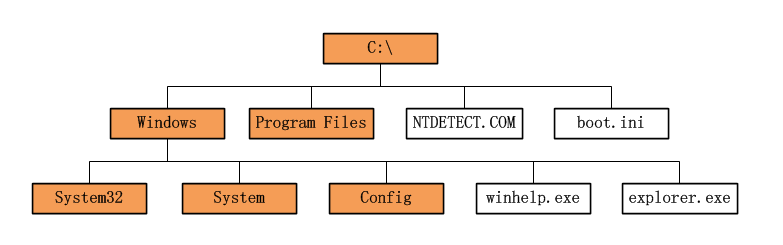

一个文件系统就是一个典型的合成模式系统。下图是常见的计算机XP文件系统的一部分。
从上图可以看出，文件系统是一个树结构，树上长有节点。树的节点有两种，一种是树枝节点，即目录，有内部树结构，在图中涂有颜色；另一种是文件，即树叶节点，没有内部树结构。
显然，可以把目录和文件当做同一种对象同等对待和处理，这也就是合成模式的应用。
合成模式可以不提供父对象的管理方法，但是合成模式必须在合适的地方提供子对象的管理方法，
如：add()、remove()、以及getChild()等。
合成模式的实现根据所实现接口的区别分为两种形式，分别称为安全式和透明式。

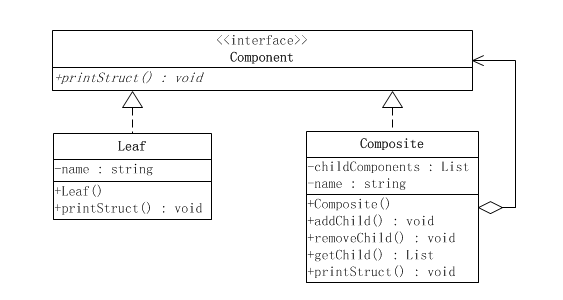

安全式合成模式#
安全模式的合成模式要求管理聚集的方法只出现在树枝构件类中，而不出现在树叶构件类中。
这种形式涉及到三个角色：
-
抽象构件(Component)角色：
这是一个抽象角色，它给参加组合的对象定义出公共的接口及其默认行为，可以用来管理所有的子对象。合成对象通常把它所包含的子对象当做类型为Component的对象。在安全式的合成模式里，构件角色并不定义出管理子对象的方法，这一定义由树枝构件对象给出。
-
树叶构件(Leaf)角色：
树叶对象是没有下级子对象的对象，定义出参加组合的原始对象的行为。
-
树枝构件(Composite)角色：
代表参加组合的有下级子对象的对象。树枝构件类给出所有的管理子对象的方法，如add()、remove()以及getChild()。
简单实现#
抽象构件角色类
1
2
3
4
5
6
|
public interface Component {
/**
* 输出组建自身的名称
*/
public void printStruct(String preStr);
}
|
树枝构件角色类
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
|
public class Composite implements Component {
/**
* 用来存储组合对象中包含的子组件对象
*/
private List<Component> childComponents = new ArrayList<Component>();
/**
* 组合对象的名字
*/
private String name;
/**
* 构造方法，传入组合对象的名字
* @param name 组合对象的名字
*/
public Composite(String name){
this.name = name;
}
/**
* 聚集管理方法，增加一个子构件对象
* @param child 子构件对象
*/
public void addChild(Component child){
childComponents.add(child);
}
/**
* 聚集管理方法，删除一个子构件对象
* @param index 子构件对象的下标
*/
public void removeChild(int index){
childComponents.remove(index);
}
/**
* 聚集管理方法，返回所有子构件对象
*/
public List<Component> getChild(){
return childComponents;
}
/**
* 输出对象的自身结构
* @param preStr 前缀，主要是按照层级拼接空格，实现向后缩进
*/
@Override
public void printStruct(String preStr) {
// 先把自己输出
System.out.println(preStr + "+" + this.name);
//如果还包含有子组件，那么就输出这些子组件对象
if(this.childComponents != null){
//添加两个空格，表示向后缩进两个空格
preStr += " ";
//输出当前对象的子对象
for(Component c : childComponents){
//递归输出每个子对象
c.printStruct(preStr);
}
}
}
}
|
树叶构件角色类
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
|
public class Leaf implements Component {
/**
* 叶子对象的名字
*/
private String name;
/**
* 构造方法，传入叶子对象的名称
* @param name 叶子对象的名字
*/
public Leaf(String name){
this.name = name;
}
/**
* 输出叶子对象的结构，叶子对象没有子对象，也就是输出叶子对象的名字
* @param preStr 前缀，主要是按照层级拼接的空格，实现向后缩进
*/
@Override
public void printStruct(String preStr) {
// TODO Auto-generated method stub
System.out.println(preStr + "-" + name);
}
}
|
客户端类
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
|
public class Client {
public static void main(String[]args){
Composite root = new Composite("服装");
Composite c1 = new Composite("男装");
Composite c2 = new Composite("女装");
Leaf leaf1 = new Leaf("衬衫");
Leaf leaf2 = new Leaf("夹克");
Leaf leaf3 = new Leaf("裙子");
Leaf leaf4 = new Leaf("套装");
root.addChild(c1);
root.addChild(c2);
c1.addChild(leaf1);
c1.addChild(leaf2);
c2.addChild(leaf3);
c2.addChild(leaf4);
root.printStruct("");
}
}
|
可以看出，树枝构件类(Composite)给出了addChild()、removeChild()以及getChild()等方法的声明和实现，而树叶构件类则没有给出这些方法的声明或实现。这样的做法是安全的做法，由于这个特点，客户端应用程序不可能错误地调用树叶构件的聚集方法，因为树叶构件没有这些方法，调用会导致编译错误。安全式合成模式的缺点是不够透明，因为树叶类和树枝类将具有不同的接口。

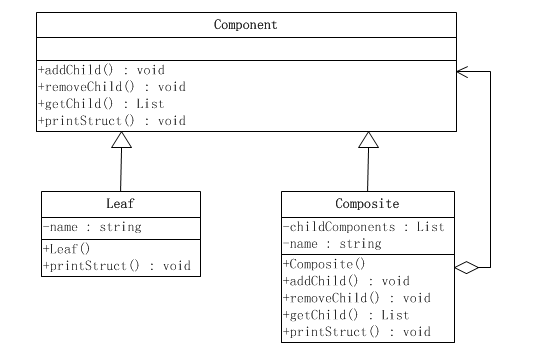

透明式合成模式#
与安全式的合成模式不同的是，透明式的合成模式要求所有的具体构件类，不论树枝构件还是树叶构件，均符合一个固定接口。
简单实现#
抽象构件角色类
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
|
public abstract class Component {
/**
* 输出组建自身的名称
*/
public abstract void printStruct(String preStr);
/**
* 聚集管理方法，增加一个子构件对象
* @param child 子构件对象
*/
public void addChild(Component child){
/**
* 缺省实现，抛出异常，因为叶子对象没有此功能
* 或者子组件没有实现这个功能
*/
throw new UnsupportedOperationException("对象不支持此功能");
}
/**
* 聚集管理方法，删除一个子构件对象
* @param index 子构件对象的下标
*/
public void removeChild(int index){
/**
* 缺省实现，抛出异常，因为叶子对象没有此功能
* 或者子组件没有实现这个功能
*/
throw new UnsupportedOperationException("对象不支持此功能");
}
/**
* 聚集管理方法，返回所有子构件对象
*/
public List<Component> getChild(){
/**
* 缺省实现，抛出异常，因为叶子对象没有此功能
* 或者子组件没有实现这个功能
*/
throw new UnsupportedOperationException("对象不支持此功能");
}
}
|
树枝构件角色类，此类将implements Conponent改为extends Conponent，其他地方无变化。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
|
public class Composite extends Component {
/**
* 用来存储组合对象中包含的子组件对象
*/
private List<Component> childComponents = new ArrayList<Component>();
/**
* 组合对象的名字
*/
private String name;
/**
* 构造方法，传入组合对象的名字
* @param name 组合对象的名字
*/
public Composite(String name){
this.name = name;
}
/**
* 聚集管理方法，增加一个子构件对象
* @param child 子构件对象
*/
public void addChild(Component child){
childComponents.add(child);
}
/**
* 聚集管理方法，删除一个子构件对象
* @param index 子构件对象的下标
*/
public void removeChild(int index){
childComponents.remove(index);
}
/**
* 聚集管理方法，返回所有子构件对象
*/
public List<Component> getChild(){
return childComponents;
}
/**
* 输出对象的自身结构
* @param preStr 前缀，主要是按照层级拼接空格，实现向后缩进
*/
@Override
public void printStruct(String preStr) {
// 先把自己输出
System.out.println(preStr + "+" + this.name);
//如果还包含有子组件，那么就输出这些子组件对象
if(this.childComponents != null){
//添加两个空格，表示向后缩进两个空格
preStr += " ";
//输出当前对象的子对象
for(Component c : childComponents){
//递归输出每个子对象
c.printStruct(preStr);
}
}
}
}
|
树叶构件角色类，此类将implements Conponent改为extends Conponent，其他地方无变化。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
|
public class Leaf extends Component {
/**
* 叶子对象的名字
*/
private String name;
/**
* 构造方法，传入叶子对象的名称
* @param name 叶子对象的名字
*/
public Leaf(String name){
this.name = name;
}
/**
* 输出叶子对象的结构，叶子对象没有子对象，也就是输出叶子对象的名字
* @param preStr 前缀，主要是按照层级拼接的空格，实现向后缩进
*/
@Override
public void printStruct(String preStr) {
// TODO Auto-generated method stub
System.out.println(preStr + "-" + name);
}
}
|
客户端类的主要变化是不再区分Composite对象和Leaf对象。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
|
public class Client {
public static void main(String[]args){
Component root = new Composite("服装");
Component c1 = new Composite("男装");
Component c2 = new Composite("女装");
Component leaf1 = new Leaf("衬衫");
Component leaf2 = new Leaf("夹克");
Component leaf3 = new Leaf("裙子");
Component leaf4 = new Leaf("套装");
root.addChild(c1);
root.addChild(c2);
c1.addChild(leaf1);
c1.addChild(leaf2);
c2.addChild(leaf3);
c2.addChild(leaf4);
root.printStruct("");
}
}
|
可以看出，客户端无需再区分操作的是树枝对象(Composite)还是树叶对象(Leaf)了；对于客户端而言，操作的都是Component对象。
两种实现方法的选择
这里所说的安全性合成模式是指：从客户端使用合成模式上看是否更安全，如果是安全的，那么就不会有发生误操作的可能，能访问的方法都是被支持的。
这里所说的透明性合成模式是指：从客户端使用合成模式上，是否需要区分到底是“树枝对象”还是“树叶对象”。如果是透明的，那就不用区分，对于客户而言，都是Compoent对象，具体的类型对于客户端而言是透明的，是无须关心的。
对于合成模式而言，在安全性和透明性上，会更看重透明性，毕竟合成模式的目的是：让客户端不再区分操作的是树枝对象还是树叶对象，而是以一个统一的方式来操作。
而且对于安全性的实现，需要区分是树枝对象还是树叶对象。有时候，需要将对象进行类型转换，却发现类型信息丢失了，只好强行转换，这种类型转换必然是不够安全的。
因此在使用合成模式的时候，建议多采用透明性的实现方式。
